इन्वर्टर संचालन का विश्लेषण: मूल संरचना से कार्य सिद्धांत तक

का मुख्य कार्यफ्रिक्वेंसी परिवर्तक(वीएफडी) मोटर की कार्यशील बिजली आपूर्ति की आवृत्ति और आयाम को बदलकर एसी मोटर की गति और टॉर्क को सुचारू रूप से नियंत्रित करना है।

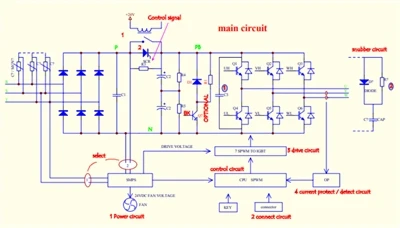

一,इन्वर्टर की मूल संरचना

इन्वर्टर मुख्य रूप से तीन भागों से बना होता है: रेक्टिफायर यूनिट, फिल्टर सर्किट और इन्वर्टर यूनिट। आधुनिक इनवर्टर में एक नियंत्रण कोर (सीपीयू) भी शामिल होता है।

1. दिष्टकारी इकाई

कार्य: डीसी में पूर्ण {{0}वेव रेक्टीफाइंग इनपुट तीन चरण या एकल चरण एसी पावर।
मुख्य घटक: डायोड ब्रिज रेक्टिफायर। इस ब्रिज सर्किट में कई पावर डायोड होते हैं, जो सुधार प्राप्त करने के लिए डायोड की यूनिडायरेक्शनल चालकता का उपयोग करते हैं।

2. डीसी बस

कार्य: रेक्टिफाइड डीसी पावर वहन करता है और रेक्टिफायर और इन्वर्टर इकाइयों को जोड़ने वाली "सामान्य डीसी बस" के रूप में कार्य करता है।

विशेषताएं: सकारात्मक और नकारात्मक बसबारों को आम तौर पर "पी+" और "एन-" नामित किया जाता है।

3. फ़िल्टर सर्किट

कार्य: पल्सेटिंग डीसी पावर को सुचारू और फिल्टर करता है, जिससे एक स्थिर डीसी वोल्टेज उत्पन्न होता है।
मुख्य घटक: बड़ी -क्षमता वाले इलेक्ट्रोलाइटिक कैपेसिटर। ये जलाशयों की तरह कार्य करते हैं, स्पंदित घटकों को अवशोषित करते हैं और डीसी बस वोल्टेज को स्थिर करने के लिए ऊर्जा का भंडारण करते हैं।

4. इन्वर्टर यूनिट

कार्य: यह इन्वर्टर का मुख्य एक्चुएटर है। यह मोटर चलाने के लिए डीसी पावर को समायोज्य आवृत्ति और वोल्टेज के साथ तीन चरण एसी पावर में परिवर्तित करता है।
मुख्य घटक: आईजीबीटी. यह एक पूरी तरह से नियंत्रित पावर इलेक्ट्रॉनिक उपकरण है जो तेज़ "स्विच" के रूप में कार्य करता है और साथ ही उच्च वोल्टेज और धाराओं का सामना करने में भी सक्षम है। छह आईजीबीटी के नियमित चालू और बंद को नियंत्रित करके, तीन चरण एसी पावर को संश्लेषित किया जाता है।

5. नियंत्रण सर्किट

कार्य: इन्वर्टर का "मस्तिष्क"। यह विभिन्न कमांड और फीडबैक सिग्नल प्राप्त करता है, और आंतरिक माइक्रोप्रोसेसर के माध्यम से उन्हें संसाधित करने के बाद, आईजीबीटी को चालू और बंद करने के लिए संबंधित पीडब्लूएम नियंत्रण सिग्नल उत्पन्न करता है।

इसमें शामिल हैं: सीपीयू, ड्राइव सर्किट, डिटेक्शन सर्किट, संचार इंटरफेस इत्यादि।

2,यह कैसे काम करता है

1. मुख्य प्रक्रिया: एसी-डीसी-एसी रूपांतरण

ए की बुनियादी कार्य प्रक्रियाफ्रिक्वेंसी परिवर्तकपहले एसी पावर को डीसी पावर में सुधारना है, और फिर डीसी पावर को परिवर्तनीय एसी पावर में बदलना है। इस प्रक्रिया को "एसी-डीसी-एसी" रूपांतरण कहा जाता है।

2. प्रमुख प्रौद्योगिकी: पीडब्लूएम (पल्स चौड़ाई मॉड्यूलेशन)

इन्वर्टर यूनिट (आईजीबीटी) डीसी पावर को एसी पावर में "कन्वर्ट" करने के लिए पीडब्लूएम तकनीक का उपयोग करती है। यह वास्तव में एक आदर्श साइन तरंग उत्पन्न नहीं करता है, लेकिन उच्च गति स्विचिंग के माध्यम से साइन तरंग के प्रभाव को "अनुकरण" करता है।

पीडब्लूएम कैसे काम करता है?
